Rumah kuasa tersembunyi: menemui dunia motor pneumatik anjakan positif

I. Pengenalan

A. cangkuk: Kekuatan udara termampat

Di dunia automasi perindustrian dan jentera khusus, bunyi enjin yang kuat atau kelembutan motor elektrik sering mengambil peringkat tengah. Namun, secara senyap -senyap dan cekap, pasukan lain telah bermain selama beberapa dekad, menawarkan kelebihan yang unik di mana sumber kuasa konvensional jatuh pendek: kuasa udara termampat. Ini yang tidak kelihatan, namun kuat, memacu kelas peranti yang dikenali sebagai motor pneumatik, berfungsi sebagai wira yang tidak dikenali dalam aplikasi yang tidak terkira banyaknya.

B. Apa itu Motor pneumatik anjakan positif ?

A Motor pneumatik anjakan positif adalah peranti mekanikal yang menukarkan tenaga udara termampat ke dalam gerakan berputar mekanikal. Tidak seperti motor udara gaya turbin yang bergantung pada aliran udara dinamik di atas bilah, motor anjakan positif beroperasi pada prinsip volumetrik. Mereka menjebak jumlah tetap udara termampat, membolehkannya berkembang, dan kemudian membuangnya, menggunakan perbezaan tekanan yang terhasil untuk menghasilkan gerakan berputar yang berterusan. Perbezaan asas ini memberi mereka ciri -ciri dan kelebihan yang berbeza, terutamanya dalam persekitaran yang menuntut.

C. Sejarah dan evolusi ringkas

Konsep menggunakan udara termampat untuk tarikh kuasa berabad -abad, dengan aplikasi awal dalam perlombongan dan terowong. Perkembangan motor pneumatik praktikal mendapat daya tarikan pada abad ke -19, didorong oleh keperluan untuk sumber kuasa yang lebih selamat dan lebih mantap dalam keadaan berbahaya di mana percikan dari motor elektrik menimbulkan risiko yang signifikan. Dari masa ke masa, reka bentuk berevolusi dari mekanisme yang didorong oleh omboh mudah ke motor vane dan gear yang lebih canggih, masing-masing menawarkan profil prestasi tertentu yang sesuai untuk meluaskan pelbagai aplikasi perindustrian dan khusus.

D. Gambaran keseluruhan aplikasi penting dan biasa

Motor pneumatik anjakan positif sangat diperlukan dalam industri di mana keselamatan, ketahanan, dan kawalan yang tepat adalah yang paling utama. Mereka biasanya dijumpai alat tangan dalam pembuatan, hoists dalam pengendalian bahan, pengadun dalam loji kimia, dan peralatan khusus dalam kemudahan pemprosesan perubatan dan makanan. Keselamatan mereka yang wujud dalam atmosfera letupan dan keupayaan mereka untuk gerai tanpa kerosakan menjadikan mereka pilihan pilihan dalam banyak tetapan operasi yang mencabar.

E. Skop artikel dan apa yang akan dipelajari oleh pembaca

Artikel ini akan menyelidiki prinsip -prinsip asas yang mengawal motor pneumatik anjakan positif, meneroka pelbagai jenis mereka, menyerlahkan kelebihan dan batasan utama mereka, dan terperinci aplikasi mereka yang pelbagai. Kami juga akan meliputi kriteria pemilihan penting dan amalan penyelenggaraan, menyimpulkan dengan melihat trend masa depan dalam teknologi penting ini.

Ii. Asas operasi motor pneumatik

A. Udara termampat sebagai sumber tenaga

1. Sifat udara termampat yang berkaitan dengan motor: Udara termampat bertindak sebagai cecair kerja, menyimpan tenaga berpotensi yang ditukar menjadi tenaga kinetik. Ciri -ciri utamanya untuk operasi motor termasuk kebolehmampatannya (membolehkan penyimpanan tenaga), keupayaannya untuk mengembangkan (memandu motor), dan kelikatannya yang agak rendah (aliran memudahkan).
2. Peranan tekanan udara dan aliran: Prestasi motor pneumatik secara langsung bergantung kepada tekanan udara dan kadar aliran yang dibekalkan. Tekanan menentukan daya yang tersedia untuk memacu motor, manakala kadar aliran (jumlah udara per unit masa) menentukan kelajuan motor. Tekanan yang lebih tinggi umumnya membawa kepada tork yang lebih tinggi, dan aliran yang lebih tinggi membawa kepada kelajuan yang lebih tinggi.

B. Prinsip anjakan positif dijelaskan

1. Bagaimana jumlah udara tetap terperangkap dan berkembang: Inti perpindahan positif terletak pada reka bentuk motor, yang mewujudkan ruang tertutup. Udara termampat memasuki bilik -bilik ini, menolak elemen bergerak (seperti vane atau omboh). Apabila elemen bergerak, jumlah ruang meningkat, membolehkan udara mengembangkan dan memindahkan tenaganya. Sebaik sahaja udara telah melakukan kerja, ia habis, dan kitaran berulang. Ini "anjakan positif" memastikan bahawa jumlah udara tertentu digunakan dalam setiap kitaran, memberikan gerakan yang boleh diramal dan terkawal.
2. Perbandingan dengan jenis motor lain (mis., Turbin - Secara ringkas): Tidak seperti turbin pneumatik, yang menggunakan aliran udara yang berterusan untuk berputar pemutar (serupa dengan kincir angin), motor anjakan positif bergantung pada jumlah diskret udara yang bertindak pada bahagian yang bergerak. Ini menjadikan mereka lebih cekap pada kelajuan yang lebih rendah dan mampu tork permulaan yang lebih tinggi berbanding dengan turbin dengan saiz yang sama.

C. Komponen Utama (Umum)

Walaupun reka bentuk khusus berbeza -beza, kebanyakan motor pneumatik anjakan positif berkongsi komponen penting yang sama:

1. Pemutar/aci: Komponen berputar pusat yang menukarkan daya linear dari udara yang berkembang ke dalam gerakan putaran, menyampaikan kuasa kepada output.
2. Perumahan: Selongsong luar yang melampirkan semua komponen dalaman, menyediakan integriti struktur dan mengandungi udara termampat.
3. Pelabuhan masuk/ekzos: Pembukaan di mana udara termampat memasuki motor dan udara yang dibelanjakan diusir.
4. Unsur pengedap: Komponen seperti O-ring, gasket, dan pemesinan tepat yang menghalang kebocoran udara antara bilik dan memastikan operasi yang cekap.

Iii. Jenis motor pneumatik anjakan positif

Motor pneumatik anjakan positif datang dalam beberapa konfigurasi, masing -masing sesuai untuk aplikasi yang berbeza berdasarkan ciri -ciri operasi mereka yang unik.

A. Vane Motors

1. Penerangan dan Pembinaan: Motor vane terdiri daripada pemutar silinder yang dipasang secara eksentrik dalam perumahan silinder yang lebih besar. Bilah segi empat tepat dipasang ke dalam slot radial dalam pemutar.
2. Bagaimana mereka berfungsi: Apabila udara termampat memasuki motor, ia menolak ke arah baling -baling, memaksa mereka ke luar ke dinding perumahan kerana daya sentrifugal. Udara kemudian berkembang di dalam bilik berbentuk bulan sabit yang terbentuk di antara pemutar, bilah, dan perumahan, menyebabkan pemutar itu berubah. Ketika pemutar bertukar, bilah -bilah itu kembali ke slot mereka, dan udara yang dibelanjakan habis.
3. Kelebihan: Motor Vane adalah padat, menawarkan tork permulaan yang baik, mudah diterbalikkan dengan mengubah arah aliran udara, dan boleh beroperasi pada kelajuan yang agak tinggi.
4. Kekurangan: Mereka terdedah kepada dipakai di bilah dan perumahan kerana geseran, dan kebocoran udara boleh berlaku jika anjing laut merosot, yang membawa kepada kecekapan yang dikurangkan.
5. Aplikasi biasa: Digunakan secara meluas dalam alat tangan seperti penggiling, latihan, pemutar skru, dan perengkuh kesan kerana saiz padat dan nisbah kuasa-ke-berat yang tinggi.

B. Piston Motors

Piston Motors umumnya lebih mantap dan menawarkan tork yang lebih tinggi pada kelajuan yang lebih rendah.

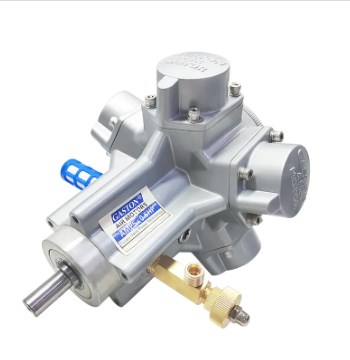

1. Motor omboh radial:
   1. Penerangan dan Pembinaan: Motor ini mempunyai pelbagai piston (biasanya 3 hingga 6 atau lebih) disusun secara radiasi di sekitar crankshaft pusat.
   2. Bagaimana mereka berfungsi: Udara termampat diarahkan secara berurutan ke setiap omboh, memaksa ia keluar. Pergerakan linear ini ditukar menjadi gerakan berputar oleh engkol, sama dengan enjin pembakaran dalaman.
   3. Kelebihan: Motor omboh radial terkenal dengan output tork yang tinggi, prestasi berkelajuan rendah yang sangat baik, dan pembinaan yang mantap. Mereka sangat tahan lama dan boleh mengendalikan beban berat.
   4. Kekurangan: Mereka cenderung lebih besar dan lebih berat daripada motor vane untuk output kuasa yang diberikan dan pada umumnya lebih kompleks dalam reka bentuk.
   5. Aplikasi biasa: Sesuai untuk aplikasi yang memerlukan tork yang tinggi dan kawalan yang tepat pada kelajuan yang lebih rendah, seperti hoists, winches, mixer, dan jentera perindustrian yang besar.
2. Motor omboh paksi (kurang biasa untuk pneumatik):
   1. Penerangan ringkas: Walaupun lebih lazim dalam sistem hidraulik, reka bentuk omboh paksi untuk motor pneumatik wujud tetapi kurang biasa. Mereka biasanya melibatkan piston yang disusun selari dengan aci pemacu, bertindak pada plat swash atau plat goyah untuk menghasilkan gerakan berputar.

C. Gear Motors

1. Penerangan dan Pembinaan: Motor gear pneumatik biasanya terdiri daripada dua gear meshing (luaran atau dalaman) yang tertutup dalam perumahan.
2. Bagaimana mereka berfungsi: Udara termampat memasuki motor dan terperangkap dalam poket antara gigi gear dan perumahan. Apabila gear berputar, udara dibawa dan kemudian dibebaskan melalui pelabuhan ekzos. Aliran udara yang berterusan ke dalam dan keluar dari poket ini mewujudkan daya putaran.
3. Kelebihan: Gear Motors mudah dalam reka bentuk, sangat mantap, dan umumnya sesuai untuk aplikasi berkelajuan tinggi. Mereka kurang terdedah untuk dipakai daripada motor vane dalam beberapa keadaan.
4. Kekurangan: Mereka biasanya menawarkan tork permulaan yang lebih rendah berbanding motor vane atau omboh dan boleh kurang cekap pada kelajuan yang sangat rendah.
5. Aplikasi biasa: Digunakan dalam aplikasi yang memerlukan kelajuan yang konsisten dan tork sederhana, seperti pemacu penghantar, pam kecil, dan beberapa peralatan pencampuran.

D. Motor diafragma (kurang biasa sebagai putar, lebih banyak untuk penggerak linear)

Walaupun terutamanya digunakan untuk penggerak linear (mis., Dalam injap atau pam), beberapa motor diafragma berputar wujud. Mereka menggunakan pesongan diafragma yang fleksibel untuk memacu mekanisme yang menerjemahkan gerakan linear ke dalam gerakan berputar. Ini kurang biasa sebagai sumber kuasa berputar utama tetapi membuktikan prinsip anjakan positif.

Iv. Ciri -ciri dan Kelebihan Utama

Motor pneumatik anjakan positif menawarkan beberapa kelebihan yang menarik yang menjadikan mereka pilihan pilihan dalam konteks perindustrian tertentu.

A. Keselamatan dalam persekitaran berbahaya

1. Operasi yang tidak berkecai: Tidak seperti motor elektrik, motor pneumatik tidak menggunakan elektrik dan oleh itu tidak menjana percikan api semasa operasi. Ini adalah ciri keselamatan kritikal dalam persekitaran yang mengandungi gas, wap, atau habuk yang mudah terbakar.
2. Alam Bukti Letupan: Reka bentuk yang melekat mereka menjadikan mereka selamat secara intrinsik untuk digunakan dalam atmosfera letupan (diklasifikasikan sebagai zon ATEX atau setaraf), dengan ketara mengurangkan risiko pencucuhan.

B. Nisbah kuasa-ke-berat yang tinggi

Motor pneumatik boleh memberikan kuasa besar berbanding dengan saiz dan beratnya, menjadikannya sesuai untuk alat dan aplikasi mudah alih di mana ruang dan berat adalah pertimbangan kritikal.

C. Segera permulaan, berhenti, dan pembalikan

Mereka boleh memulakan, menghentikan, dan membalikkan arah hampir seketika hanya dengan mengawal bekalan udara. Tanggapan pesat ini adalah penting untuk aplikasi yang memerlukan pergerakan cepat dan tepat.

D. Kawalan kelajuan dan tork berubah -ubah

1. Pendekatan udara yang mudah: Kelajuan dan tork motor pneumatik boleh dikawal dengan mudah dengan mengawal tekanan udara dan aliran yang masuk. Ini boleh dicapai dengan injap mudah, menawarkan operasi fleksibel dan intuitif.

E. Perlindungan beban (terhenti tanpa kerosakan)

Kelebihan yang ketara adalah keupayaan mereka untuk mengepung keadaan beban tanpa mengekalkan kerosakan. Apabila beban melebihi kapasiti tork motor, ia hanya berhenti. Sebaik sahaja beban dibuang, ia boleh meneruskan operasi tanpa memerlukan penetapan semula atau pembaikan, tidak seperti motor elektrik yang boleh menjadi terlalu panas dan terbakar.

F. Ketahanan dan ketahanan

1. Toleransi terhadap persekitaran yang keras (habuk, haba, kelembapan): Motor pneumatik sememangnya teguh dan dapat menahan keadaan operasi yang keras, termasuk suhu tinggi, persekitaran berdebu, dan kelembapan yang tinggi, yang mungkin menjejaskan motor elektrik.

G. Operasi sejuk (pengembangan udara menyejukkan motor)

Apabila udara termampat berkembang di dalam motor, ia menyebabkan kesan penyejukan. Ini bermakna motor pneumatik umumnya berjalan lebih sejuk daripada motor elektrik, mengurangkan risiko terlalu panas dan memanjangkan jangka hayat mereka, terutamanya dalam operasi berterusan.

V. Kekurangan dan batasan

Walaupun banyak kelebihan mereka, motor pneumatik anjakan positif juga datang dengan batasan tertentu yang mesti dipertimbangkan.

A. kecekapan tenaga

1. Kecekapan yang lebih rendah berbanding motor elektrik: Umumnya, motor pneumatik kurang cekap tenaga daripada rakan elektrik mereka. Proses udara memampatkan itu sendiri menggunakan sejumlah besar tenaga, dan terdapat kerugian yang melekat dalam operasi motor.
2. Penggunaan udara termampat tinggi: Untuk menyampaikan kuasa, motor ini memerlukan bekalan udara termampat yang berterusan dan besar, yang boleh mahal untuk menjana dan mengekalkan.

B. Tahap bunyi

Motor pneumatik boleh agak bising semasa operasi, terutamanya disebabkan oleh ekzos cepat udara termampat. Penyenyap dan muffler sering dikehendaki untuk mengurangkan isu ini, terutamanya dalam persekitaran dalaman.

C. Keperluan Kualiti Udara

1. Perlu udara yang ditapis dan dilincirkan: Untuk prestasi yang optimum dan panjang umur, motor pneumatik memerlukan udara termampat yang bersih, kering, dan sering dilincirkan. Cemar seperti kelembapan, kotoran, dan minyak boleh menyebabkan haus, kakisan, dan penyumbatan.
2. Kesan bahan pencemar: Kualiti udara yang lemah membawa kepada peningkatan penyelenggaraan, kecekapan yang dikurangkan, dan kegagalan pramatang komponen motor.

D. Pengurusan udara ekzos

1. Potensi untuk bunyi bising dan kabut minyak: Udara yang habis boleh menjadi kuat dan, jika bekalan udara dilincirkan, boleh melepaskan kabut minyak ke alam sekitar, yang mungkin memerlukan pengudaraan atau sistem pengumpulan.

E. Kos infrastruktur udara termampat

Melaksanakan sistem pneumatik memerlukan pelaburan dalam pemampat udara, pengering, penapis, pengawal selia, dan paip pengedaran, yang boleh menjadi pendahuluan yang signifikan dan kos berterusan.

Vi. Aplikasi motor pneumatik anjakan positif

Gabungan unik keselamatan, kuasa, dan kawalan yang ditawarkan oleh motor pneumatik anjakan positif menjadikan mereka sangat diperlukan merentasi pelbagai industri dan aplikasi.

A. Alat Perindustrian

Mereka adalah kerja -kerja banyak bengkel dan pemasangan, kuasa:

• Pengisar: Untuk penyingkiran bahan dan penamat.
• Latihan: Untuk lubang yang tepat membosankan.
• Kesan Perengkuh: Untuk pengikat dan longgar tinggi.
• Pemutar skru: Untuk tugas pemasangan yang memerlukan tork terkawal.

B. Pengendalian Bahan

Sifat dan keupayaan mereka yang teguh untuk mengendalikan beban berat menjadikannya sesuai untuk:

• Hoists: Untuk mengangkat dan menurunkan objek berat dengan selamat.
• WINCHES: Untuk menarik dan meletakkan beban.
• Penghantar: Untuk sistem pengangkutan bahan memandu.

C. Pencampuran dan pengadukan

Ciri-ciri yang tidak memancarkan adalah penting dalam persekitaran dengan bahan mudah terbakar:

• Pengadun cat: Memastikan konsistensi seragam tanpa risiko pencucuhan.
• Agitator Kimia: Kacang bahan yang menghakis atau tidak menentu dengan selamat.

D. Industri Makanan dan Minuman

Keupayaan mereka untuk menahan cuci dan beroperasi dalam keadaan steril sangat dihargai:

• Keupayaan mencuci: Motor yang direka untuk menahan agen air dan pembersih.
• Persekitaran steril: Digunakan dalam pemprosesan dan pembungkusan di mana kebersihan adalah yang paling utama.

E. Perlombongan dan Pembinaan

Ketahanan dan ketahanan mereka terhadap keadaan yang keras adalah penting:

• Kekukuhan dalam keadaan yang teruk: Beroperasi dengan pasti dalam persekitaran berdebu, basah, dan lasak.

F. Perubatan dan Farmaseutikal

Ciri-ciri dan keselamatan bukan magnetik adalah penting untuk aplikasi sensitif:

• Pensterilan: Boleh disterilkan untuk digunakan dalam peranti perubatan.
• Sifat bukan magnetik: Selamat untuk digunakan berhampiran mesin MRI dan peralatan elektronik yang sensitif.

G. Industri Automotif

Dari talian pemasangan untuk membaiki kedai, ia digunakan untuk pelbagai tugas yang memerlukan kuasa dan kawalan yang boleh dipercayai.

VII. Kriteria pemilihan untuk motor pneumatik

Memilih motor pneumatik yang betul melibatkan menilai beberapa faktor utama untuk memastikan prestasi dan panjang umur yang optimum untuk aplikasi tertentu.

Kriteria	Penerangan
Keperluan kuasa dan tork	Tentukan kuasa dan tork output yang diperlukan untuk permohonan. Ini akan menentukan saiz dan jenis motor (mis., Vane untuk kelajuan yang lebih tinggi, omboh untuk tork yang lebih tinggi).
Julat kelajuan	Pertimbangkan kelajuan operasi yang diperlukan dan sama ada kawalan kelajuan berubah diperlukan.
Penggunaan udara	Menilai kadar penggunaan udara motor (CFM atau L/min) untuk memastikan ia sejajar dengan kapasiti bekalan udara termampat yang ada. Penggunaan yang tinggi boleh menyebabkan peningkatan kos operasi.
Tekanan operasi	Padankan tekanan operasi yang diberi nilai motor ke tekanan sistem yang ada.
Saiz dan kekangan berat	Akaun untuk dimensi fizikal dan berat motor, terutamanya untuk alat mudah alih atau pemasangan yang dikawal oleh ruang.
Keadaan alam sekitar	Menilai persekitaran operasi untuk faktor seperti suhu, kelembapan, habuk, dan kehadiran bahan berbahaya, memilih motor yang direka untuk menahan keadaan ini.
Keperluan kebolehubahan	Tentukan sama ada aplikasi memerlukan motor untuk beroperasi di kedua-dua arah jam dan arah jam mengikut arah jam. Kebanyakan motor vane dan omboh mudah diterbalikkan.
Penyelenggaraan dan kebolehpasaran	Pertimbangkan kemudahan penyelenggaraan, ketersediaan alat ganti, dan jangka hayat motor yang diharapkan.

Viii. Penyelenggaraan dan penyelesaian masalah

Penyelenggaraan yang betul adalah penting untuk memastikan kebolehpercayaan jangka panjang dan kecekapan motor pneumatik anjakan positif.

A. Pelinciran biasa

Kebanyakan motor pneumatik memerlukan pelinciran, selalunya melalui pelincir dalam talian yang menambah kabus minyak halus ke udara termampat. Pemeriksaan dan pengisian semula pelincir adalah penting.

B. Penapisan dan peraturan udara

Pastikan bekalan udara termampat ditapis dengan betul untuk mengeluarkan bahan cemar (kotoran, karat, kelembapan) dan dikawal selia dengan tekanan operasi yang betul. Penapis hendaklah dibersihkan atau diganti dengan kerap.

C. Pemeriksaan untuk haus

Secara berkala memeriksa motor untuk tanda -tanda haus pada komponen seperti bilah, piston, galas, dan anjing laut. Menangani sebarang isu dengan segera untuk mengelakkan kerosakan selanjutnya.

D. Isu dan penyelesaian biasa

• Kehilangan kuasa: Boleh disebabkan oleh tekanan/aliran udara yang tidak mencukupi, komponen dalaman yang dipakai (mis., Bulan, anjing laut), atau penapis udara tersumbat.
• Penggunaan udara yang berlebihan: Selalunya menunjukkan kebocoran udara dalaman kerana meterai yang dipakai atau komponen yang rosak.
• Terlalu panas: Walaupun jarang berlaku, boleh berlaku jika motor terus dibebankan atau jika pelinciran tidak mencukupi.
• Bunyi: Boleh menunjukkan galas yang dipakai, komponen yang tidak disengajakan, atau hanya keperluan untuk muffler yang lebih berkesan.

Ix. Trend dan kesimpulan masa depan

A. Kemajuan dalam kecekapan dan bahan

Penyelidikan yang berterusan memberi tumpuan kepada meningkatkan kecekapan tenaga motor pneumatik melalui reka bentuk canggih, teknologi pengedap yang lebih baik, dan penggunaan bahan geseran baru. Ini bertujuan untuk mengurangkan penggunaan udara termampat dan menjadikannya lebih berdaya saing dengan motor elektrik dalam pelbagai aplikasi yang lebih luas.

B. Integrasi dengan sistem kawalan

Motor pneumatik moden semakin disepadukan dengan sistem kawalan yang canggih, termasuk injap dan sensor berkadar, membolehkan kelajuan, tork, dan kawalan kedudukan yang lebih tepat. Ini meningkatkan kepelbagaian mereka dalam proses automatik.

C. Kaitan yang berterusan dalam aplikasi khusus

Walaupun kebangkitan pemacu elektrik, motor pneumatik anjakan positif akan terus memegang tempat yang penting dalam aplikasi khusus di mana keselamatan, keteguhan, dan keupayaan mereka untuk beroperasi dalam persekitaran yang keras atau berbahaya tetap tidak dapat ditandingi.

D. Ringkasan faedah utama dan nilai kekal mereka

Ringkasnya, motor pneumatik anjakan positif menawarkan gabungan unik keselamatan, ketumpatan kuasa, kawalan segera, dan ketahanan. Keupayaan mereka untuk beroperasi tanpa percikan api, menahan keadaan yang keras, dan gerai tanpa kerosakan menjadikan mereka alat yang sangat diperlukan dalam industri dari pembuatan dan pembinaan ke pemprosesan perubatan dan makanan.

E. Pemikiran terakhir mengenai peranan motor pneumatik dalam industri moden

Walaupun mungkin tidak dapat dilihat secara universal sebagai motor elektrik, motor pneumatik anjakan positif adalah bukti kepintaran kejuruteraan. Mereka terus menjadi penyelesaian yang boleh dipercayai, kuat, dan selamat untuk tugas -tugas kritikal, membuktikan bahawa kuasa udara termampat yang mudah namun berkesan tetap menjadi asas keupayaan perindustrian moden. Sebagai kemajuan teknologi, motor ini mungkin akan terus berkembang, menjadi lebih efisien dan bersepadu, memastikan peranan mereka yang kekal dalam landskap perindustrian yang pelbagai dan menuntut.
