Pengangkat Pneumatik 20 Tan HQ

Pengangkat pneumatik 20 tan untuk perlombongan, tekanan udara bekerja: 0.63Mpa, bilangan rantai: 4, kuasa keluaran motor: 3.5KW, ketinggian angkat: ketinggian standard ialah 3 meter, dan lejang angkat boleh disesuaikan untuk dilanjutkan. Kelajuan angkat beban penuh: 0.5M/MIN, saiz rantai: 16*45mm, angkat pneumatik menggunakan motor pneumatik jenis ram sebagai kuasa, dan udara termampat mendorong motor berputar, dan kotak gear memacu sproket untuk berputar ke menyelesaikan kerja mengangkat. Ia boleh berjalan secara berterusan kerana motor pneumatik tidak panas, dan tekanan udara yang sedang berjalan memastikan habuk, kotoran, lembapan dan gas menghakis keluar dari cangkerang, berjalan tanpa percikan api, selamat dan kalis letupan. Ia sesuai untuk tempat mudah terbakar, meletup, suhu tinggi, berhabuk tinggi dan sangat menghakis seperti lombong, petroleum, logistik dan dok.

Dapatkan sebut harga

Parameter terperinci

Tekanan udara (PSI)	Tekanan udara (Mpa)	Kuasa Maksimum (HP)	Kelajuan percuma (rpm)	Kelajuan pada kuasa maksimum (rpm)	Tork pada kuasa maksimum ( N M )	Penggunaan gas pada kuasa maksimum (m³/mdalam)	Hentikan tork dan mulakan tork (NM)
40	0.28	45%	80%	30%	37.50%	45%	45%
50	0.35	56%	84%	44%	52.40%	56%	56%
60	0.4	67%	88%	58%	65.90%	67%	67%
70	0.48	78%	92%	72%	78.30%	78%	78%
80	0.55	89%	96%	86%	89.60%	89%	89%
90	0.63	100%	100%	100%	100%	100%	100%
100	0.7	110%	104%	114%	109.60%	110%	110%

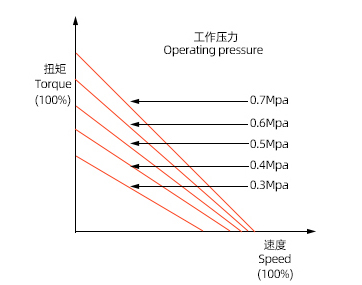

Rajah menunjukkan tork motor pneumatik biasa dan lengkung kuasa pada dua tekanan udara yang berbeza. Kelajuan, tork dan kuasa motor berkurangan apabila tekanan udara berkurangan.	Rajah menunjukkan tork dan lengkung kelajuan motor pneumatik di bawah dua tekanan udara yang berbeza. Kelajuan dan tork motor berkurangan apabila tekanan udara berkurangan. Tork berkurangan dengan ketara, manakala kelajuan motor berkurangan sedikit apabila tekanan berkurangan.

Pengangkat pneumatik	acuan	Unit	HQ6-2		HQ8-2		HQ10-2		HQ12-2		HQ16-3	HQ20-4
	Tekanan udara	Mpa	0.4	0.6	0.4	0.6	0.4	0.6	0.4	0.6	0.6	0.6
	Muatkan	tan	6		8		10		12		16	20
	Bilangan rantai	akar	2		2		2		2		3	4
	Kuasa keluaran motor	KW	1.8	3.5	1.8	3.5	1.8	3.5	1.8	3.5	3.5	3.5
	Ketdalamggian mengangkat	M	Ketinggian standard ialah 3 meter
	Kelajuan mengangkat beban penuh	m/min	1.4	2.3	1	1.6	0.8	1.2	0.5	1.1	1	0.5
	Kelajuan mengangkat tanpa beban	m/min	3	5	2	3.1	1.5	2.5	1.2	2.3	2	1.2
	Kelajuan penurunan beban penuh	m³/min	3.5	5.5	2.8	3.9	2.2	2.8	1.8	2.5	1.6	1.6
	Penggunaan gas beban penuh - meningkat	m³/min	2	4	2	4	2	4	2	4	4	4
	Penggunaan gas beban penuh - turun	m³/min	3.5	5.5	3.5	5.5	3.5	5.5	3.5	5.5	5.5	5.5
	Saiz rantai	mm	13*36		16*45		16*45		16*45		16*45
	Berat rantai	kg/m	3.8		5.8		5.8		5.8		3.8	3.8
	Berat standard	kg	98		115		115		119		210	310
	(3m ketinggian angkat)
	Panjang paip udara pengawal	m	Ketinggian standard ialah 3 meter
	Bunyi beban penuh - meningkat	dB	74	78	74	78	74	78	74	78	78	78
	Penyambung trakea	in	G3/4		G3/4		78		78		G3/4	G3/4
	Saiz paip udara (diameter dalam c)	mm	19		19		19		19		19	19

Kereta berjalan	acuan	Unit	HQ6-2		HQ8-2		HQ10-2		HQ12-2		HQ16-3	HQ20-4
	Kuasa motor	kw	2		2		2		2		3	3
	Kelajuan beban yang dinilai	m/min	10		9		9		8		5	5
	Penggunaan udara motor	m/m	2.6		2.6		2.6		2.6		2.5	2.5
	Penyambung trakea	in	G3/4		G3/4		G3/4		G3/4		G3/4	G3/4
	Saiz paip udara (diameter dalam)	mm	19		19		19		19		19	19
	Berat (troli)	kg	75		89		89		89		136	247

Dimensi

Model	Unit	HQ0.25-1	HQ0.5-2	HQ1-1	HQ1-2	HQ2-2	HQ3-1	HQ3-2	HQ5-2
A	mm	690	690	690	556	556	905	690	685
A1	mm	608	608	608	585	585	885	608	625
B	mm	340	340	436	35	35	539	436	450
C	mm	151	151	202	146	146	246.5	202	220
D	mm	164	164	176	185	185	220	176	260
E	mm	96	96	100	140	140	146	100	170
F	mm	50	50	150	385	385	158	150	158
J	mm	50	50	90	65	65	120	90	120
K	mm	23	23	26.5	26	26	38	26.5	38
H1 Kelegaan minimum	mm	450	450	520	500	500	807	544	630
H2	mm	288	288	439	338	338	548	439	430
H3	mm	430	430	597	528	528	768	597	610
Φa	mm	21	28	53	48	48	69	53	39
Φb	mm	21	28	53	48	48	69	53	39
Φc	mm	25	25	28	28	28	33	28	33
