Angkat Pneumatik HQ 50 Tan

Pengangkat pneumatik perlombongan 50 tan, tekanan kerja: 0.63Mpa, bilangan rantai: 4, kuasa keluaran motor: 6.3KW, ketinggian angkat standard ialah 3 meter, dan lejang angkat boleh disesuaikan untuk dilanjutkan. Kelajuan mengangkat beban penuh: 0.7M/MIN, saiz rantai: 22*66MM. Gaston pneumatic hoist mempunyai 6 paten, setiap satunya adalah kelebihan reka bentuk pneumatic hoist kami; klac beban lampau, angkat secara automatik tergelincir dan berhenti mengangkat apabila berat terkadar dicapai; permukaan komponen utama motor pneumatik dirawat dengan rawatan anti-karat, yang tidak mudah menyebabkan karat pada komponen utama motor pneumatik dan menyebabkan motor tersekat dan tidak berputar; cangkerang dibuang dengan bahan berkekuatan tinggi dengan kapasiti galas yang besar; injap kawalan udara direka bentuk dengan saluran berdiameter besar, dan jumlah pengudaraan yang cukup besar memastikan kecekapan mengangkat angkat pneumatik; pemasangan brek menggunakan reka bentuk anti-gelincir spline dalaman untuk memastikan pad brek angkat pneumatik tidak akan menyebabkan rantai angkat secara automatik menggelongsor ke bawah akibat tergelincir; cangkuk atas dan bawah diperbuat daripada teknologi penempaan, dan cangkuk dibaja dan dirawat haba untuk meningkatkan keliatan cangkuk, menjadikannya tidak mudah dipakai dan tahan lama; bahagian nyahpecutan menggunakan reka bentuk tertutup, dan bahagian dalam boleh dijamin bebas minyak untuk masa yang lama, dan reka bentuk saluran dalaman peranti kad boleh mengurangkan haba yang dihasilkan oleh geseran pengurang. Kelebihan yang lebih besar ialah ia mengurangkan bunyi yang dihasilkan oleh ekzos motor pneumatik.

Dapatkan sebut harga

Parameter terperinci

Tekanan udara (PSI)	Tekanan udara (Mpa)	Kuasa Maksimum (HP)	Kelajuan percuma (rpm)	Kelajuan pada kuasa maksimum (rpm)	Tork pada kuasa maksimum ( N M )	Penggunaan gas pada kuasa maksimum (m³/mdalam)	Hentikan tork dan mulakan tork (NM)
40	0.28	45%	80%	30%	37.50%	45%	45%
50	0.35	56%	84%	44%	52.40%	56%	56%
60	0.4	67%	88%	58%	65.90%	67%	67%
70	0.48	78%	92%	72%	78.30%	78%	78%
80	0.55	89%	96%	86%	89.60%	89%	89%
90	0.63	100%	100%	100%	100%	100%	100%
100	0.7	110%	104%	114%	109.60%	110%	110%


Rajah menunjukkan tork motor pneumatik biasa dan lengkung kuasa pada dua tekanan udara yang berbeza. Kelajuan, tork dan kuasa motor berkurangan apabila tekanan udara berkurangan.	Rajah menunjukkan tork dan lengkung kelajuan motor pneumatik di bawah dua tekanan udara yang berbeza. Kelajuan dan tork motor berkurangan apabila tekanan udara berkurangan. Tork berkurangan dengan ketara, manakala kelajuan motor berkurangan sedikit apabila tekanan berkurangan.

Pengangkat pneumatik		Unit	HQ25-2	HQ30-2	HQ37-3	HQ50-4	HQ75-3	HQ100-4
	Tekanan udara	Mpa	0.6
	Muatkan	tan	25	30	37	50	75	100
	Bilangan rantai	akar	2	2	3	4	3	4
	Kuasa keluaran motor	KW	6.3	6.3	6.3	6.3	9	9
	Ketdalamggian mengangkat	M	Ketinggian standard ialah 3 meter
	Kelajuan mengangkat beban penuh	Meter/minit	1.2	1	0.7	0.7	0.55	0.4
	Kelajuan mengangkat tanpa beban	Meter/minit	2.4	2.3	1.7	1.2	1.3	1
	Kelajuan penurunan beban penuh	Meter/minit	2.6	2.8	2	1.5	1.2	1
	Penggunaan gas beban penuh - meningkat	m³/min	6.5	6.5	6.5	4	7.6	7.6
	Penggunaan gas beban penuh - turun	m³/min	5.5	5.5	5.5	5.5	6	6
	Saiz rantai	mm	22*66	22*66	22*66	22*66	32*90	32*90
	Berat rantai	kg/m	12.2	12.2	12.2	12.2	21.3	21.3
	Berat standard (tinggi angkat 3m)	kg	510	520	860	935	1750	1800
	Panjang paip udara pengawal	m	Panjang standard ialah 3 meter
	Bunyi beban penuh - meningkat	DB	78	78	78	78	78	78
	Bunyi beban penuh - turun	DB	82	82	82	82	85	85
	Penyambung trakea	in	G11/2	G11/2	G11/2	G11/2	G11/2	G11/2
	Saiz paip udara (diameter dalam)	mm	35	35	35	35	35	35

Kereta berjalan	Kuasa motor	kw	3	3	3	3
	Kelajuan beban yang dinilai	m/min	5	3	3	3
	Penggunaan udara motor	m/m	2.5	2.5	2.5	2.5
	Penyambung trakea	in	G3/4	G3/4	G3/4	G3/4
	Saiz paip udara (diameter dalam)	mm	19	19	19	19
	Berat (troli)	kg	136	136*2	136*2	247*2

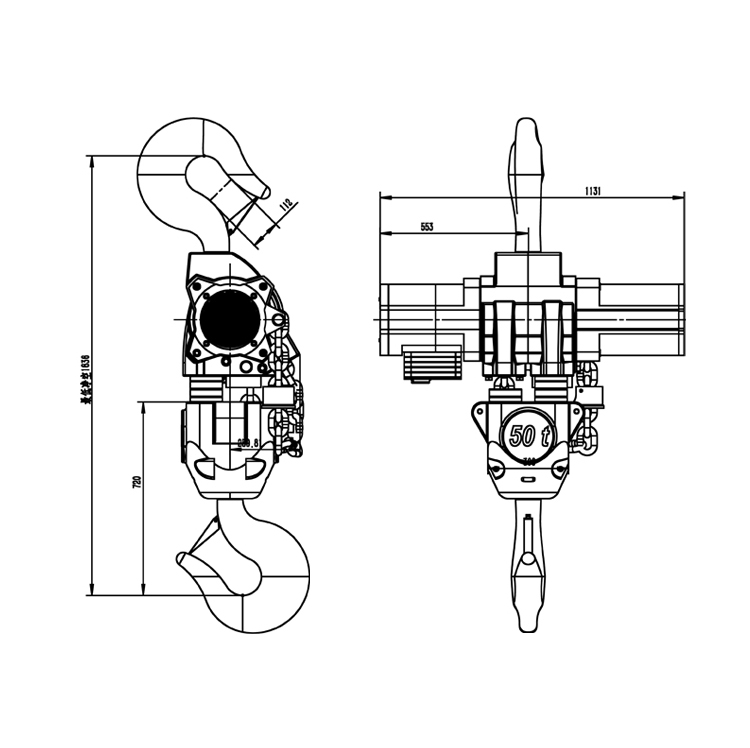

Model	Unit	HQ25-3	HQ30-2	HQ37-3	HQ50-4	HQ75-3	HQ100-4
A	mm	1370	1370	1610	1610	2535	2610
B	mm	900	900	955	955	1535	1535
C	mm	450	450	535	535	820	820
D	mm	445	445	445	445	600	600
E	mm	270	270	270	270	405	365
F	mm	310	310	350	350	450	450
H1 Kelegaan minimum	mm	1260	1260	1485	1485	1935	1935
H2	mm	825	825	950	950	1250	1250
Φa	mm	126	126	120	120	315	355
Φb	mm	126	126	120	120	315	355
N	mm	113	113	122	122	250	280
