Parameter produk AMP6:
Kuasa: 0.56KW, kuasa kuda: 0.75HP, tork: 7.6N.m, kelajuan bebas: 1200RPM, penggunaan gas: 504L/min, berat: 5.6-6.9KG (kaedah pemasangan berbeza, berat berbeza), empat kaedah pemasangan tersedia: asas, menegak, mendatar, bebibir, injap kawalan manual pilihan, brek, pengurang gear, pengawal.
Ciri standard:
Menggunakan udara termampat sebagai sumber kuasa untuk keselamatan dan kalis letupan, produk ini mempunyai sijil kalis letupan dan memenuhi piawaian keselamatan negara. Tork tinggi, penggunaan gas yang rendah, tidak akan terbakar kerana beban lampau, pelarasan langkah-kurang kelajuan, mulakan, laraskan, berhenti dengan pensuisan injap kawalan, serta-merta boleh membalikkan arah. Motor direka bentuk untuk tertutup secara keseluruhan dan boleh digunakan dalam persekitaran yang berdebu, lembap dan keras. Digunakan secara meluas dalam industri kimia, semikonduktor, kristal, petrokimia, teknologi biokimia, kilang cat, jentera automasi, dan industri lain.
Persekitaran kerja:
Bendalir: Udara termampat
Menggunakan tekanan: 5Kg/cm 2 (70psi)
Tekanan kerja maksimum: 6Kg/cm 2 (85psi)
Suhu ambien: -10°C~ 70°C (hanya boleh digunakan dalam keadaan tidak beku)
Minyak pelincir: IS0VG32 atau serupa. (Ia perlu menambah minyak dengan kabus minyak, 2~3 titis seminit).
Penggunaan berterusan: Ya (tidak boleh berjalan secara berterusan tanpa beban).
Kelajuan yang disyorkan: (0.3~1) x kelajuan output maksimum.
Parameter terperinci
Model | Nisbah Gear | Output Maksimum | Tork Gerai | Berat(KG) | |||||||||
kuasa | Tork | Kelajuan Dinilai | Penggunaan udara | asas | Menegak | Mendatar | |||||||
HP | KW | N.m | Ibf. kaki | R.P. Mmin | L/min | CFM | N.m | Ibf. kaki | KG | KG | KG | ||
AMP6 | 0.75 | 0.56 | 7.6 | 5.6 | 650 | 504 | 17.8 | 11.5 | 8.5 | 5.6 | 6 | 6.9 | |
G1/3 | 21.7 | 16 | 216 | 31.5 | 23.2 | " | 12.4 | 12.6 | |||||
G1/5 | 35.6 | 26.3 | 180 | 49.5 | 36.5 | ||||||||
G1/10 | 72 | 53.1 | 90 | 100.3 | 74 | ||||||||
G1/15 | 106.2 | 78.4 | 60 | 155.1 | 114.5 | " | 15 | 15.2 | |||||
G1/20 | 141.5 | 104.4 | 45 | 206.6 | 152.5 | ||||||||
G1/30 | 209.5 | 154.6 | 30 | 305.7 | 225.6 | ||||||||
G1/40 | 276.5 | 204.1 | 22.5 | 412.4 | 304.4 | ||||||||
G1/50 | 345.3 | 254.8 | 18 | 506.6 | 373.9 | ||||||||
G1/60 | 414.6 | 306 | 15 | 609.2 | 449.6 | ||||||||
G1/80 | 542.5 | 400.4 | 11.2 | 805.3 | 594.3 |

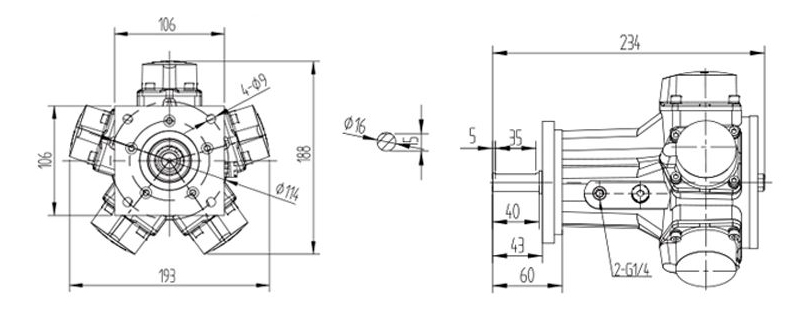

Paparan pelan skematik:
![]() | ![]() |
AMP6-T(Jenis asas) | AMP6-F(Menegak) |
![]() | ![]() |
AMP6-L(Mendatar) | AMP6-IEC(Jenis bebibir) |
Gambar rajah pecahan produk:
TIDAK. | Nama | Kuantiti | TIDAK. | Nama | Kuantiti | TIDAK. | Nama | Kuantiti |
1 | Perumahan | 1 | 12 | Gasket | 5 | 23 | O-cincin | 1 |
2 | Injap pengagihan | 1 | 13 | Gasket Badan | 2 | 24 | Penutup motor | 1 |
3 | Galas Hujung Pandu | 1 | 14 | O-cincin | 2 | 25 | Bebibir bulat | 1 |
4 | gelendong | 1 | 15 | Galas penggelek | 1 | 26 | Skru bolong | 1 |
5 | Shalf Seal | 1 | 16 | Skru aci engkol | 1 | 27 | Bebibir persegi | 2 |
6 | Spring kad lubang | 1 | 17 | Pelapik silinder | 5 | 28 | Plat mendatar | 1 |
7 | Galas Hujung Pandu | 1 | 18 | O-cincin | 5 | 29 | Muffler | 1 |
8 | Circlip | 1 | 19 | Kepala silinder | 5 | 30 | Palam trakea | 1 |
9 | Omboh | 5 | 20 | O-cincin | 5 | 31 | Palam | 2 |
10 | Batang penyambung | 5 | 21 | Pencuci spring | 20 | |||
11 | Hentikan pin | 5 | 22 | Skru kepala soket | 20 |
