Parameter produk motor pneumatik pengurangan gear heliks AMP2-R:
Julat nisbah pengurangan: 3-124, kuasa: 0.12KW, kuasa kuda: 0.16HP, tork: 3.5-113.5N.m, kelajuan bebas: 310-9RPM, penggunaan udara: 0.21m³/min, berat: 6.5-8.0KG (nisbah pengurangan berbeza , berat berbeza), kaedah pemasangan pilihan: menegak, mendatar, injap kawalan manual pilihan, brek, pengawal.
Ciri standard:
Menggunakan udara termampat sebagai sumber kuasa untuk keselamatan dan kalis letupan, produk ini mempunyai sijil kalis letupan dan memenuhi piawaian keselamatan negara. Pengurangan gear heliks menggunakan injap kawalan untuk menukar permulaan, pelarasan dan berhenti, dan boleh membalikkan arah serta-merta. Motor direka bentuk untuk tertutup secara keseluruhan dan boleh digunakan dalam persekitaran yang berdebu, lembap dan keras. Ia digunakan secara meluas dalam industri kimia, semikonduktor, kristal, petrokimia, teknologi biokimia, kilang cat, jentera automatik dan industri lain.
Persekitaran kerja:
Bendalir: Udara termampat
Menggunakan tekanan: 5Kg/cm 2 (70psi)
Tekanan kerja maksimum: 6Kg/cm 2 (85psi)
Suhu ambien: -10°C~ 70°C (hanya boleh digunakan dalam keadaan tidak beku)
Minyak pelincir: IS0VG32 atau serupa. (Ia perlu menambah minyak dengan kabus minyak, 2~3 titis seminit).
Penggunaan berterusan: Ya (tidak boleh berjalan secara berterusan tanpa beban).
Kelajuan yang disyorkan: (0.3~1) x kelajuan output maksimum.
Parameter terperinci
Lukisan dimensi pemasangan dan jadual dimensi

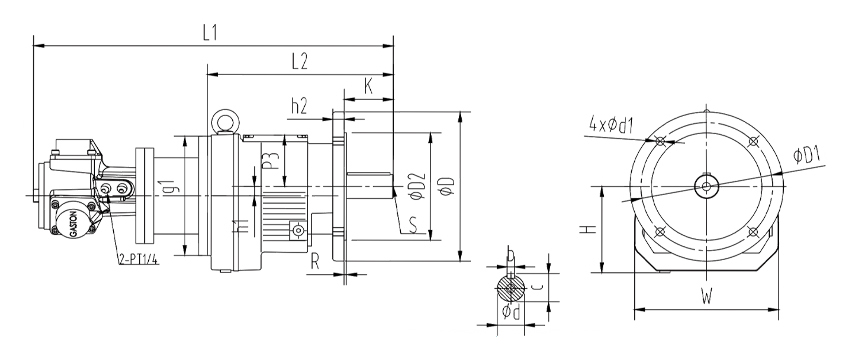

Pemasangan menegak
produk Model | L1 | L2 | D | D1 | D2 | H | W | R | h1 | h2 | p3 | g1 | d1 | paksi tamat bahagian | ||||
d | b | c | s | k | ||||||||||||||
AMP2-RF1-G3 | 391 15.4" | 199 7.83" | 140 5.51" | 115 4.53" | 95 3.74" | 76 2.99" | 130 5.12" | 3 0.12" | 3.4 0.13" | 9 0.35" | 59 2.99" | 120 4.72" | 8.5 0.33" | Φ20k6 0.79" | 6 0.23" | 225 0.88 " | M6 | 40 1.57" |
AMP2-RF1-G5 | ||||||||||||||||||
AMP2-RF1-G10 | ||||||||||||||||||
AMP2-RF1-G21 | ||||||||||||||||||
AMP2-RF1-G35 | ||||||||||||||||||
AMP2-RF2-G39 | 407 16" | 215 7.46 " | 92 3.62" | 142 5.59" | 4.05 0.16" | 52 3.62" | Φ25k6 0.98" | 8 0.31" | 28 1.1" | M10 | 50 1.97" | |||||||
AMP2-RF2-G48 | ||||||||||||||||||
AMP2-RF2-G69 | ||||||||||||||||||
AMP2-RF2-G90 | ||||||||||||||||||
AMP2-RF2-G123 |

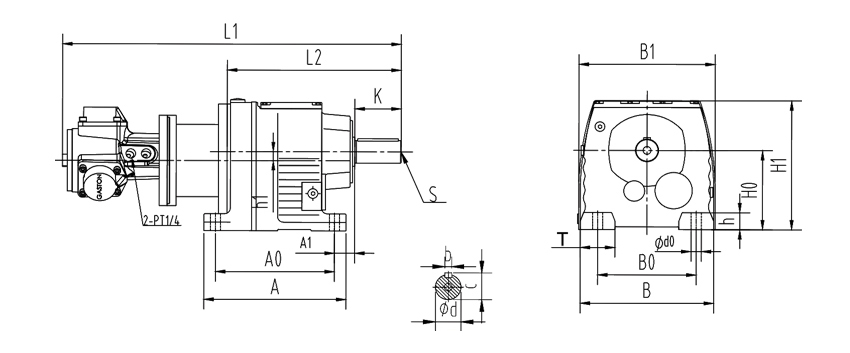

Pemasangan mendatar
Model Produk | L1 | L2 | A0 | A | B0 | B | B1 | H0 | H1 | A1 | h1 | T | do | h | paksi bahagian hujung | ||||
d | b | c | s | k | |||||||||||||||
AMP2-R1-G3 | 399 15.7" | 207 8.15" | 110 4.33" | 131 5.16" | 110 4.33" | 140 5.51" | 140 5.51" | 75 2.95" | 134 5.27" | 18 0.71" | 0 | 25 0.98" | 9 0.35" | 12 0.47" | Φ20k6 0.79" | 6 0.23" | 22.5 0.88" | M6 | 40 1.57" |
AMP2-R1-G5 | |||||||||||||||||||
AMP2-R1-G10 | |||||||||||||||||||
AMP2-R1-G21 | |||||||||||||||||||
AMP2-R1-G35 | |||||||||||||||||||
AMP2-R2-G39 | 385 15.2" | 193 7.6" | 130 5.12" | 152 5.98" | 151 5.94" | 151 5.94" | 90 3.54" | 147 5.79" | 25 0.98" | 3.4 0. 13 " | 32 1.26" | 18 0.71" | Φ25k6 0.98" | 8 0.31" | 28 1.1" | M10 | 50 1.97" | ||
AMP2-R2-G69 | |||||||||||||||||||
AMP2-R2-G90 | |||||||||||||||||||
AMP2-R2-G123 |
Lembaran Data Teknikal
produk Model | kuasa | Dinilai kelajuan | Tork | Berhenti Tork | Udara penggunaan | Berat badan | ||||
(HP) | (Kw) | (RPM) | (Nm) | (Jika. bt) | (Nm) | (kiri bt) | (m 3 /min) | (CFM) | (KG) | |
AMP2-R1/RF1-G3.83 | 0.16 | 0.12 | 310 | 3.5 | 2.6 | 4.7 | 4.7 | 0.21 | 7.4 | 6.5 |
AMP2-R1/RF1-G5.76 | 205 | 5.3 | 3.9 | 7.2 | 5.3 | |||||
AMP2-R1/RF1-G10.5 | 112 | 9.6 | 7.1 | 13.2 | 9.7 | |||||
AMP2-R1/RF1-G21.22 | 55 | 19.5 | 14.4 | 26.7 | 19.7 | |||||
AMP2-R1/RF1-G35.4 | 32 | 32 | 23.6 | 44 | 32.5 | |||||
AMP2-R2/RF2-G39.25 | 30 | 35.8 | 26.4 | 49.5 | 36.5 | 8 | ||||
AMP2-R2/RF2-G48.17 | 24 | 43 | 31.7 | 59.5 | 43.9 | |||||
AMP2-R2/RF2-G69.47 | 17 | 63.5 | 46.9 | 88.3 | 65.2 | |||||
AMP2-R2/RF2-G90.96 | 12 | 83 | 61.3 | 116.5 | 86 | |||||
AMP2-R2/RF2-G123.91 | 9 | 113.5 | 83.8 | 161 | 118.8 |
